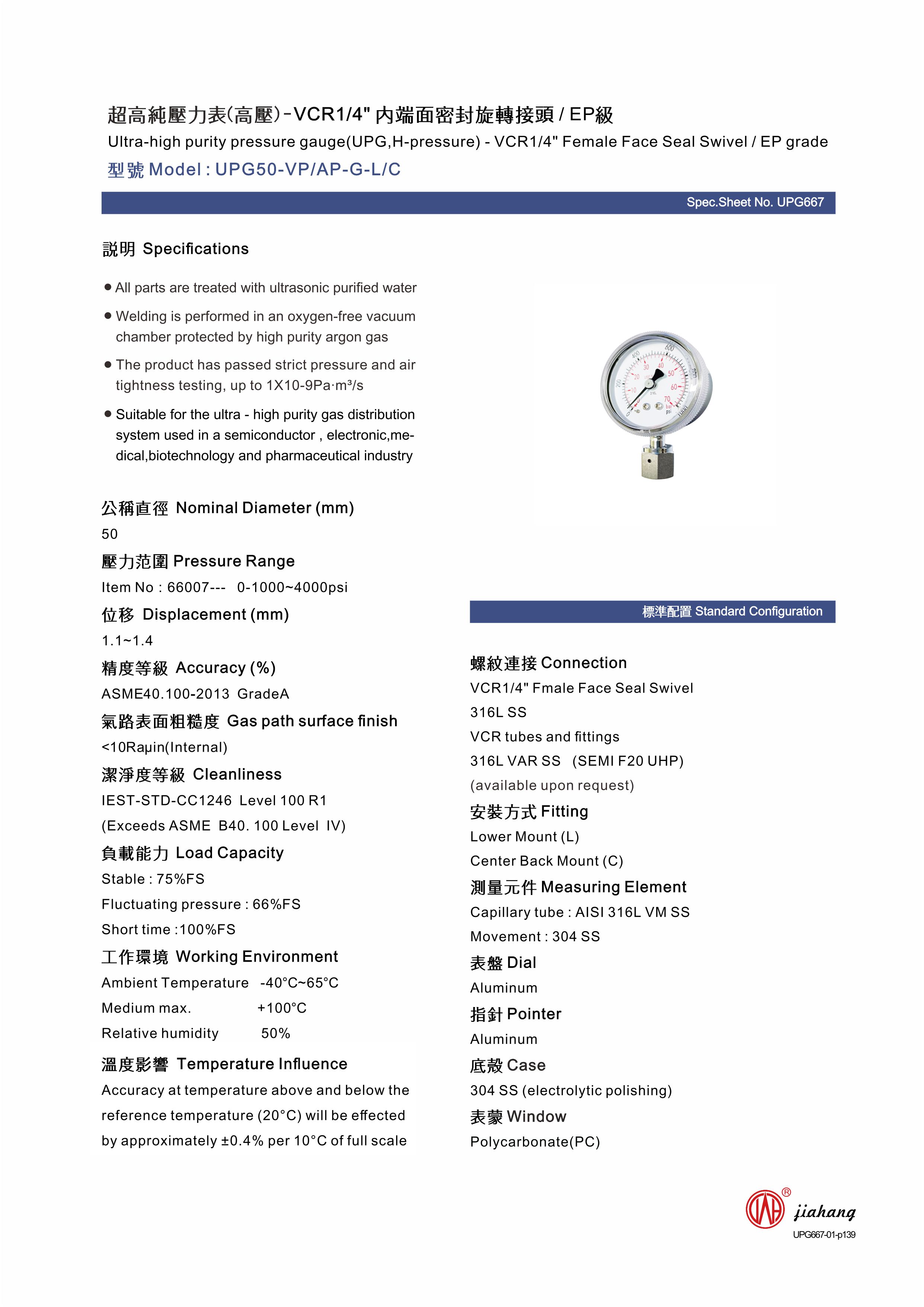

Ultra-high purity pressure gauge(UPG,H-pressure) - VCR1/4" Female Face Seal Swivel / EP grade-7

●Todas las piezas se tratan con agua purificada ultrasónica

●La soldadura se realiza en una cámara de vacío libre de oxígeno protegida por gas argón de alta pureza

●El producto ha superado estrictas pruebas de presión y hermeticidad, hasta 1X10-9Pa·m³/s

●Suitable for the high purity gas distribution system used in a semiconductor, electronic,medical,biotechnology and pharmaceutical industry

CONTACTA AHORA bajar la carga a pdf

Detalles

Etiquetas

ESPECIFICACIONES DEL PRODUCTO

Modelo

UPG50-VP/AP-G-L/C

Diámetro nominal (mm)
50

Rango de presión
Item No：66007--- 0-1000~4000psi

Desplazamiento (mm)
1.1~1.4

Exactitud (%)
ASME 40.100-2013 Grado A

Gas path sur face finish
< 10 Ra µin (Internal)

Cleanliness
IEST-STD-CC1246 Level 100 R1
(Exceeds ASME B40. 100 Level IV)

Capacidad de carga
Stable 75% FS
Fluctuating pressure 66% FS
Short time 100% FS

Ambiente de trabajo
Ambient Temperature -40°C ~65°C
Medium max. +100°C
Relative humidity 50%

Influencia de la temperatura
La precisión a temperatura por encima y por debajo de la temperatura de referencia (20 °C) se verá afectada por aproximadamente ±0,4 % por cada 10 °C de escala completa

CONFIGURACIÓN ESTÁNDAR

Conexión
VCR Hembra de 1/4" Giratoria con sello frontal
acero inoxidable 316L
Tubos y accesorios VCR
316L VAR SS (SEMI F20 UHP)
(disponible a pedido)

Adecuado

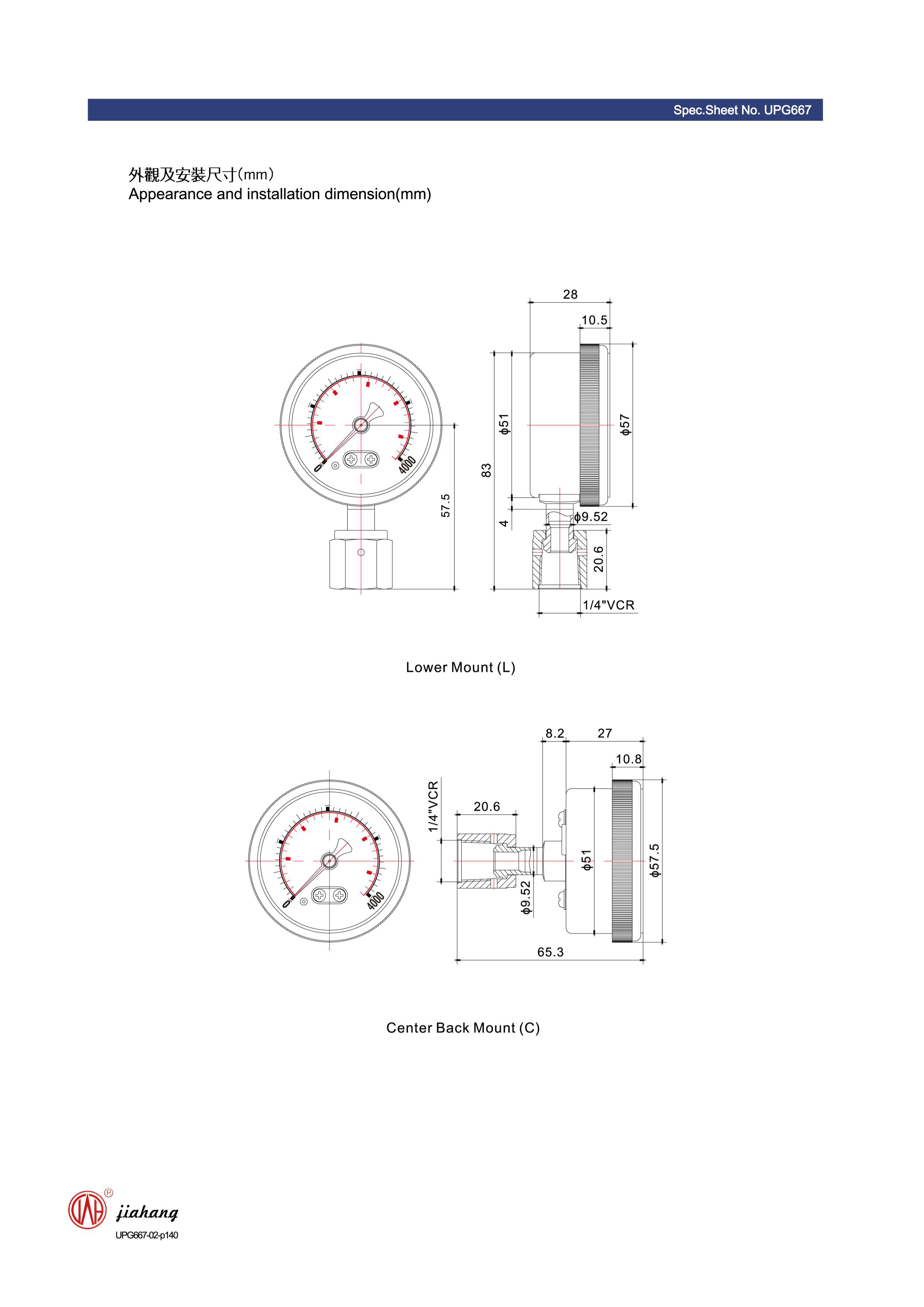

Montaje inferior (L)
Montaje trasero central (C)

Elemento de medición
Capillary tube : AISI 316L VM SS
Movement : 304 SS

Marcar
Aluminio

Puntero
Aluminio

Caso
304 SS (pulido electrolítico)

Ventana
Policarbonato (PC)
