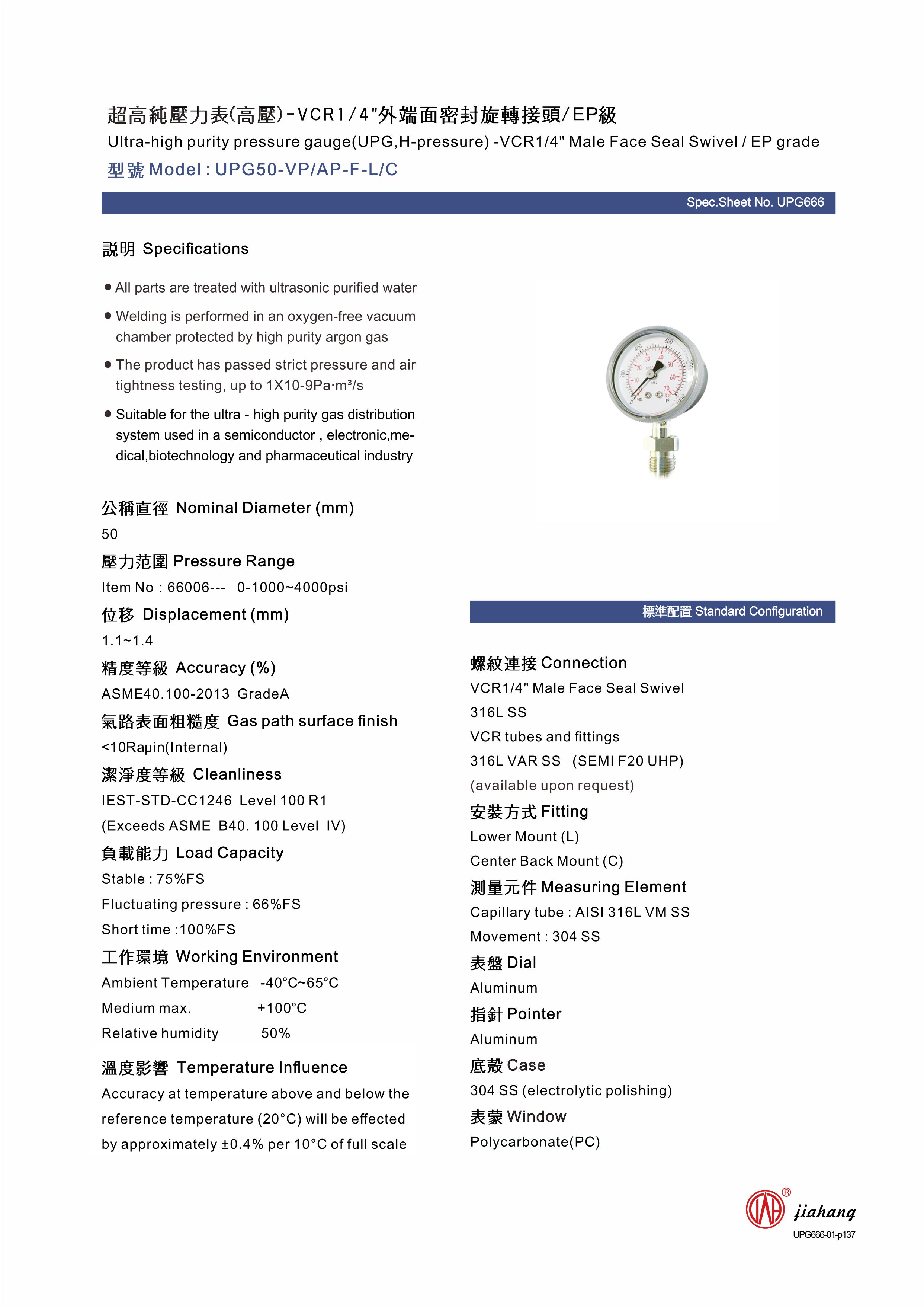

Modelo

UPG50-VP/AP-F-L/C

Diámetro nominal (mm)
50

Rango de presión
Item No：66006--- 0-1000~4000psi

Desplazamiento (mm)
1.1~1.4

Exactitud (%)
ASME 40.100-2013 Grado A

Gas path sur face finish
< 10 Ra µin (Internal)

Cleanliness
IEST-STD-CC1246 Level 100 R1
(Exceeds ASME B40. 100 Level IV)

Capacidad de carga
Stable                         75% FS
Fluctuating pressure   66% FS
Short time                  100% FS

Ambiente de trabajo
Ambient Temperature  -40°C ~65°C
Medium max.              +100°C
Relative humidity        50%

Influencia de la temperatura
La precisión a temperatura por encima y por debajo de la temperatura de referencia (20 °C) se verá afectada por aproximadamente ±0,4 % por cada 10 °C de escala completa

Conexión
VCR 1/4" Macho Cara Giratoria con Sello
acero inoxidable 316L
Tubos y accesorios VCR
316L VAR SS (SEMI F20 UHP)
(disponible a pedido)

Adecuado

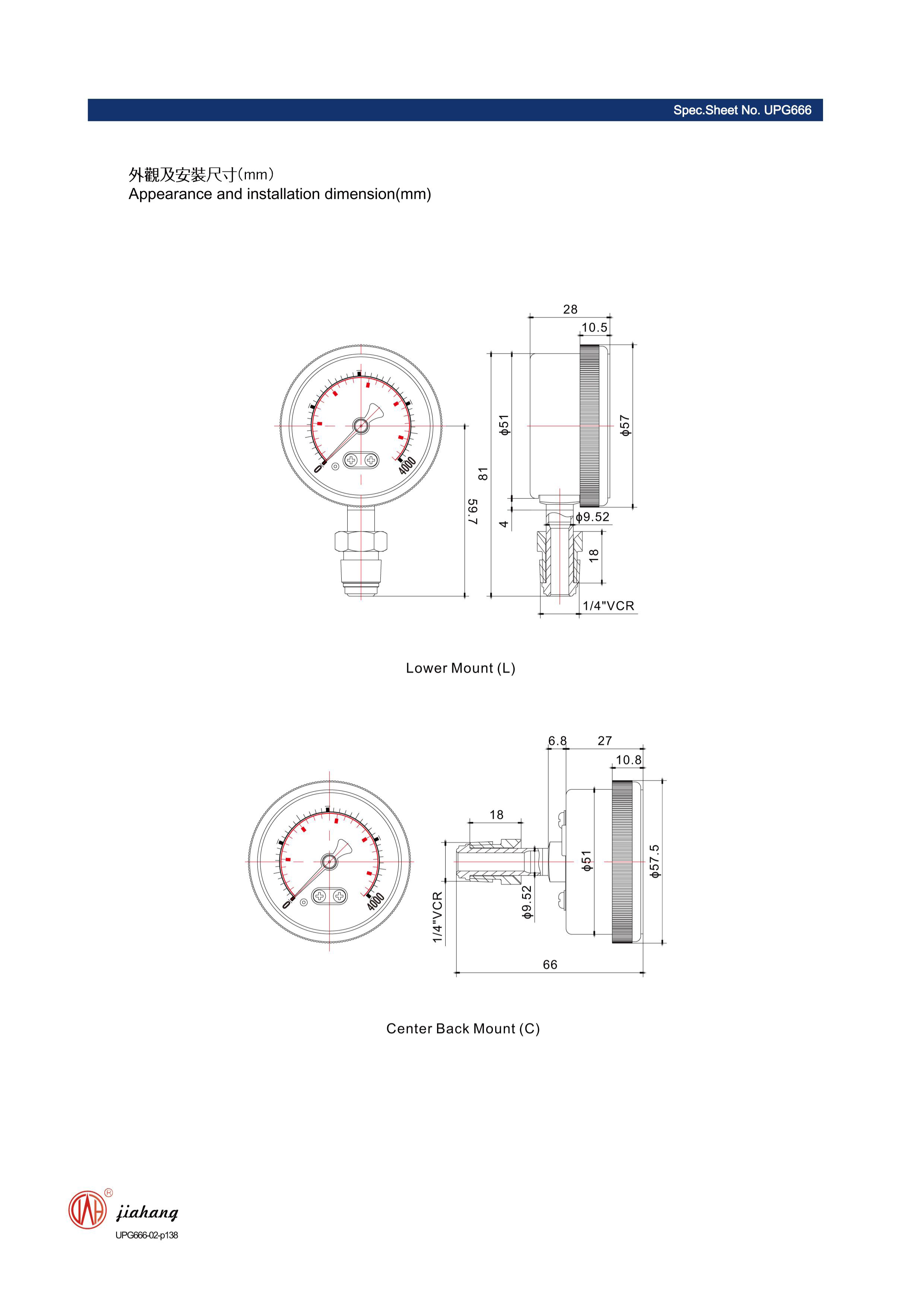

Montaje inferior (L)
Montaje trasero central (C)

Elemento de medición
Capillary tube : AISI 316L VM SS
Movement : 304 SS

Marcar
Aluminio

Puntero
Aluminio

Caso
304 SS (pulido electrolítico)

Ventana
Policarbonato (PC)
