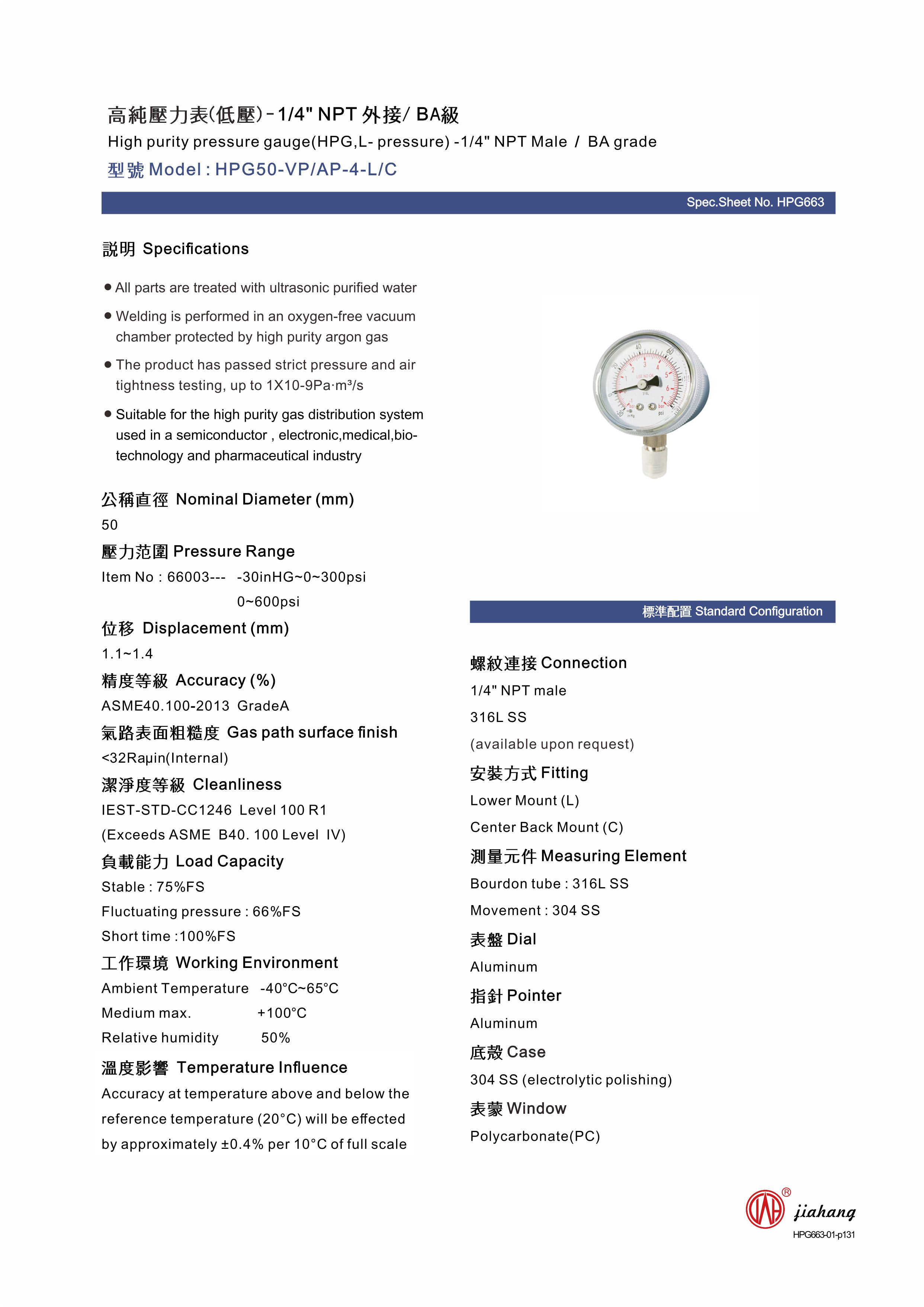

Model

HPG50-VP/AP-4-L/C

Diameter Nominal (mm)
50

Kisaran Tekanan
Item No：66003--- -30inHG~0~300psi / 0~600psi

Perpindahan (mm)
1.1~1.4

Akurasi (%)
ASME 40.100-2013 GradeA

Gas path sur face finish
< 32Ra µin (Internal)

Cleanliness
IEST-STD-CC1246 Level 100 R1
(Exceeds ASME B40. 100 Level IV)

Tekanan Pekerjaan

Stable                          75%   FS
Fluctuating pressure    66%   FS
Short time                    100% FS

Lingkungan kerja

Suhu sekitar -40°C ~65°C
Medium max.              +100°C
Relative humidity        50%

Pengaruh Suhu

Accuracy at temperature above and below the reference temperature (20°C) will be effected by approximately ±0.4% per 10°C of full scale

Koneksi
1/4" NPT male
316LSS
(tersedia berdasarkan permintaan)

Tepat

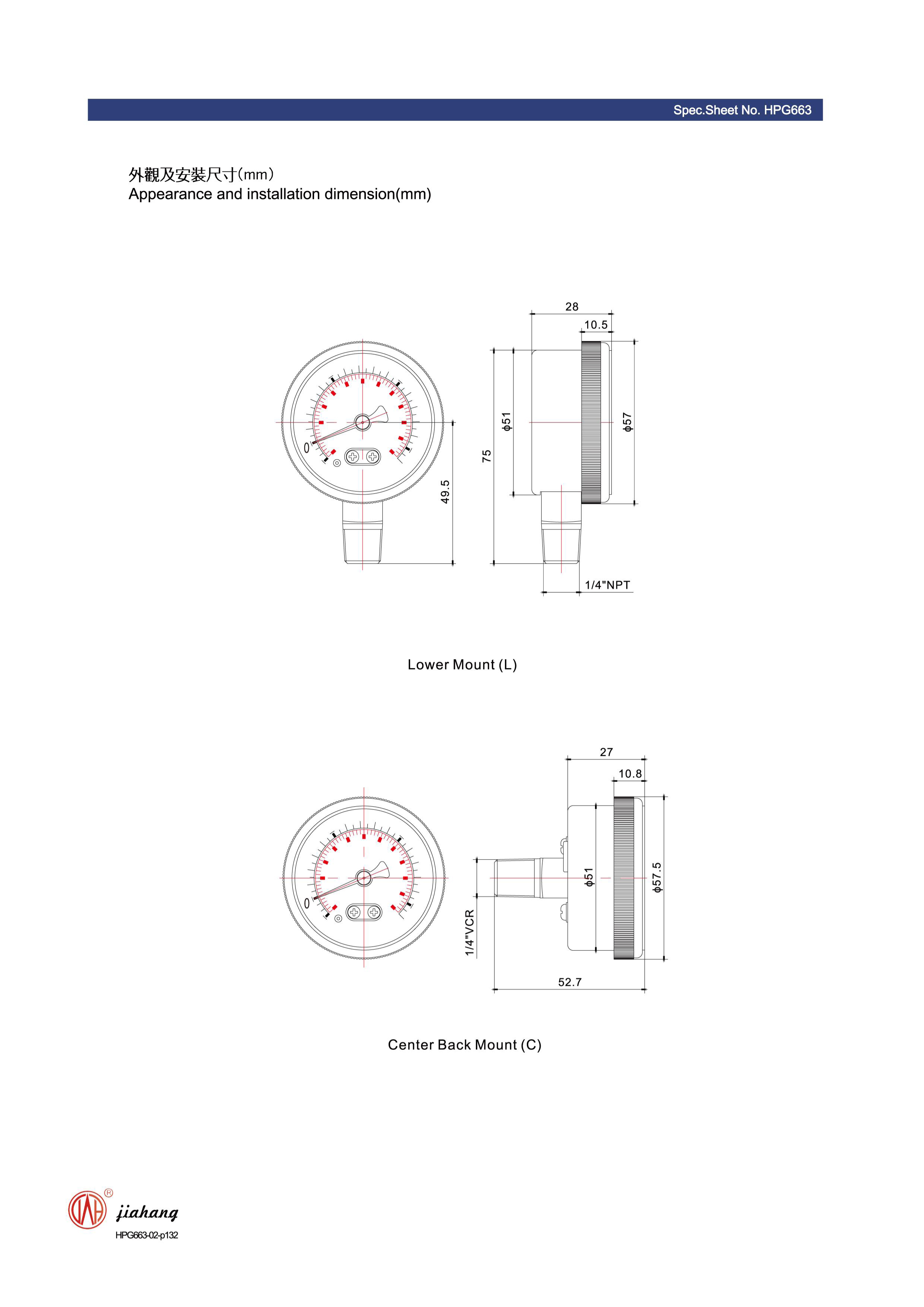

Dudukan Bawah (L)
Dudukan Belakang Tengah (C)

Elemen Pengukur
Bourdon tube : 316L SS
Movement : 304 SS

Panggil
Aluminium

Penunjuk
Aluminium

Kasus
304 SS (pemolesan elektrolitik)

Jendela
Polikarbonat (PC)
