High purity pressure gauge(HPG,L- pressure) - VCR1/4" Female Face Seal Swivel / BA grade-5

High purity pressure gauge(HPG,L- pressure) - VCR1/4" Female Face Seal Swivel / BA grade-5

●全ての部品を超音波精製水処理しています。

●高純度アルゴンガスで保護された無酸素真空チャンバー内で溶接を行います。

●1X10-9Pa・m3/sまでの厳しい耐圧・気密試験に合格した製品です。

●Suitable for the high purity gas distribution system used in a semiconductor, electronic,medical,biotechnology and pharmaceutical industry

今コンタクトしてください PDFにダウンロード

詳細

タグ

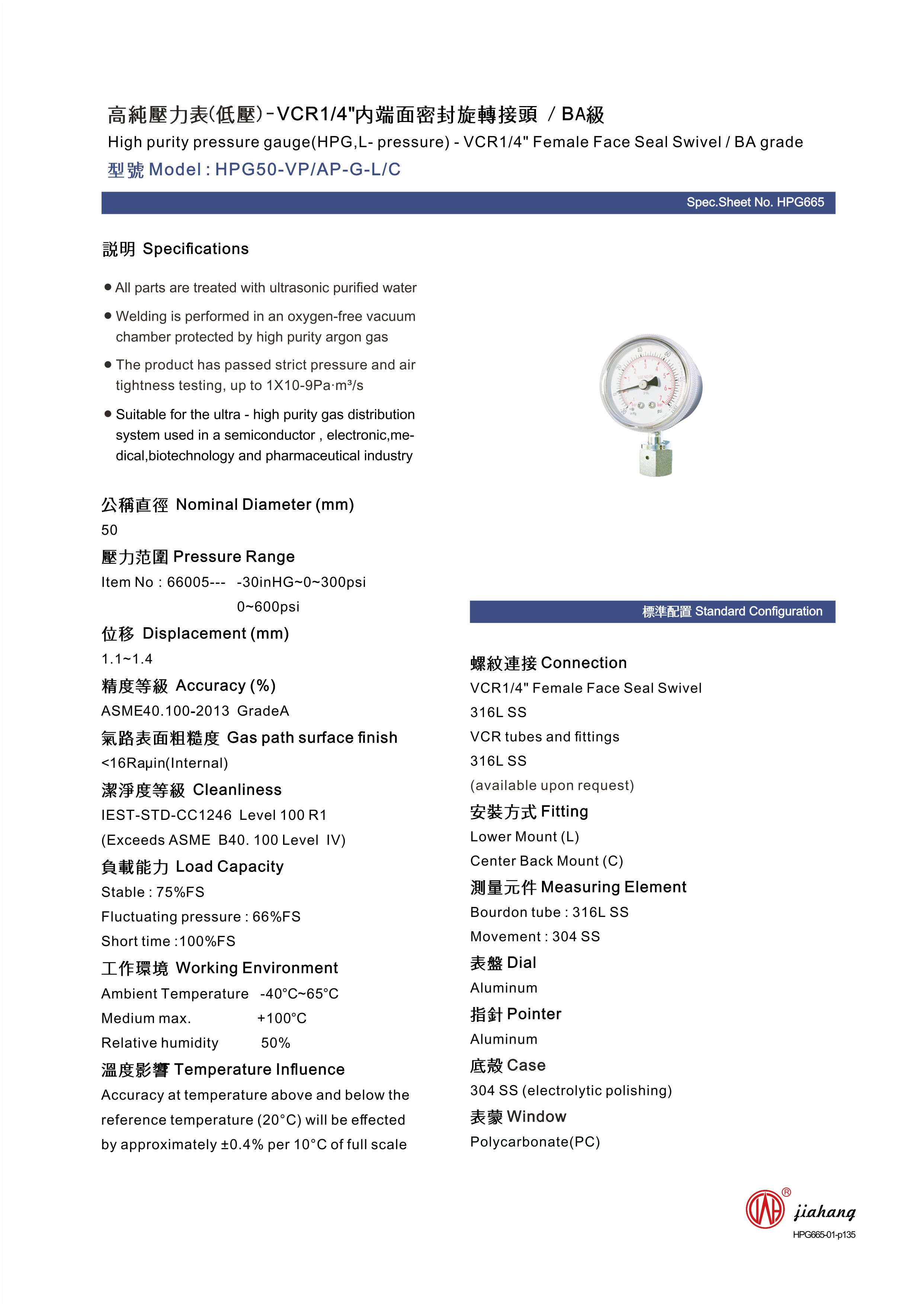

製品仕様書

モデル

HPG50-VP/AP-G-L/C

呼び径(mm)
50

圧力範囲
Item No：66005--- -30inHG~0~300psi / 0~600psi

変位(mm)
1.1~1.4

正確さ（％）
ASME 40.100-2013 GradeA

Gas path sur face finish
< 16Ra µin (Internal)

Cleanliness
IEST-STD-CC1246 Level 100 R1
(Exceeds ASME B40. 100 Level IV)

負荷容量
安定 : 75% FS
変動圧力：66%FS
Short time :100% FS

作業環境
周囲温度 -40℃ ～65℃
中最大+100℃
相対湿度 50%

温度の影響
基準温度 (20°C) を上回る温度および下回る温度での精度は、フルスケールの 10°C あたり約 ±0.4% の影響を受けます。

標準構成

繋がり
VCR1/4" Female Face Seal Swivel
316L SS
VCR チューブと付属品
316L SS
（リクエストも承ります）

フィッティング
ロアマウント(L)
センターバックマウント(C)

測定要素
Bourdon tube : 316L SS
Movement : 304 SS

ダイヤル
アルミニウム

ポインタ
アルミニウム

場合
304SS（電解研磨）

窓
ポリカーボネート(PC)

PICTURE DETAILS

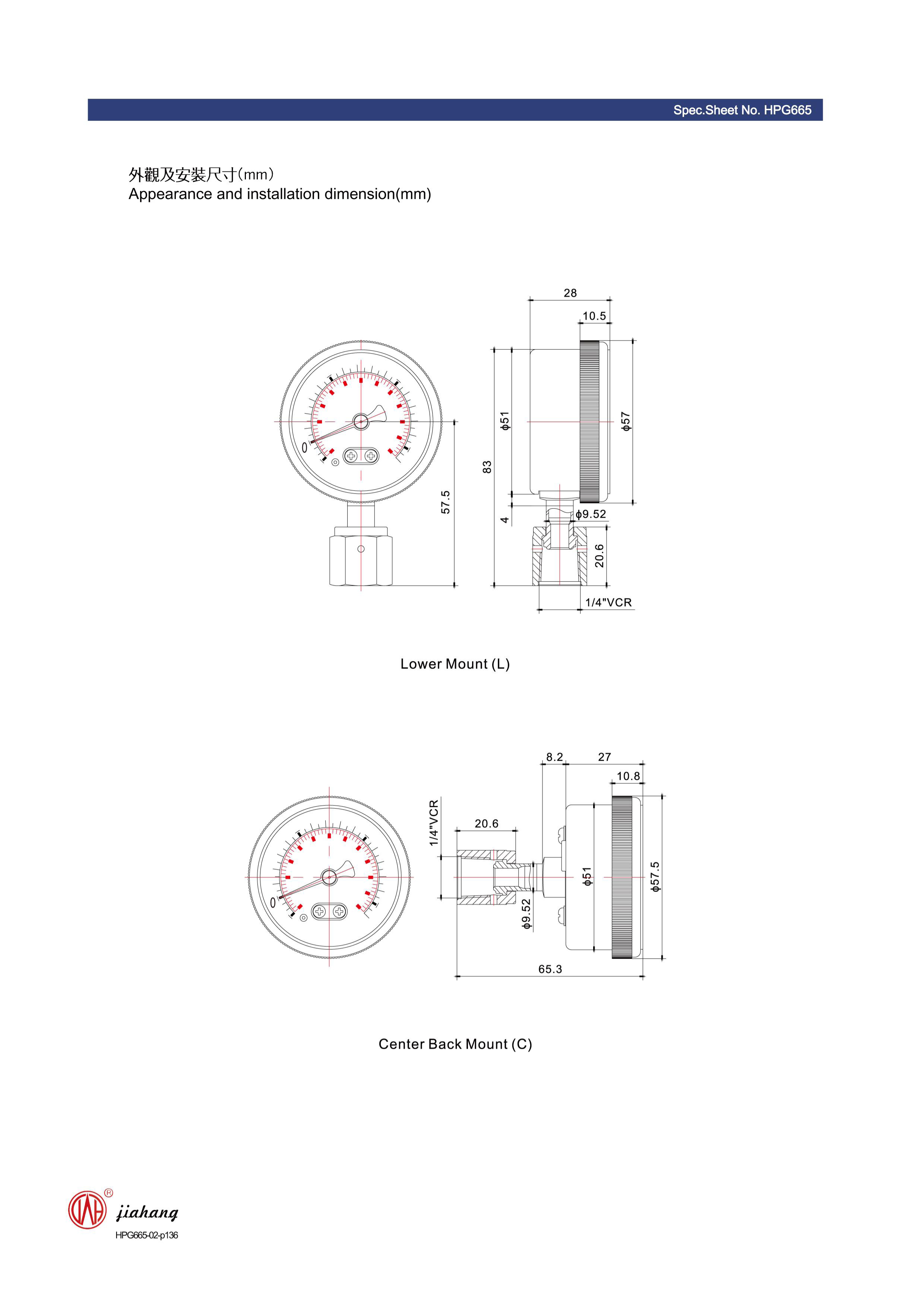

外観と設置寸法(MM)
